อาคารสีเขียวการปล่อยคาร์บอนต่ำ
| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Runpaq |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | 20P1B-T3-15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| ราคา: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| รายละเอียดการบรรจุ: | กล่อง + maste กล่อง + พาเลท |
| เวลาการส่งมอบ: | 15-21 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, Wester N Union |
| สามารถในการผลิต: | 200,000 ชุด / เดือน |
| เส้นผ่าศูนย์กลาง: | สองทาง: DN8-DN32 สามทาง: DN8-20 | แรงกดดันในการทำงาน: | 10 บาร์ / PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| แรงดันไฟฟ้า: | DC5V / DC12V | อำนาจ: | <2W |
| การเปลี่ยนทิศทาง: | 2 นาโนเมตร | เปิด / ปิดเวลา: | <8 วินาที |
| ชื่อผลิตภัณฑ์: | วาล์วควบคุมระบบทำความร้อน | การใช้: | ปิดน้ำดื่ม, ระบบทำความร้อนแบบ Hydronic, การควบคุมระบบทำความร้อนใต้พื้น, การทำความเย็น, HVAC |
| เน้น: | บอลวาล์วมอเตอร์,วาล์วทำความร้อนโซน SS304,วาล์วทำความร้อนโซนมอเตอร์ |
||

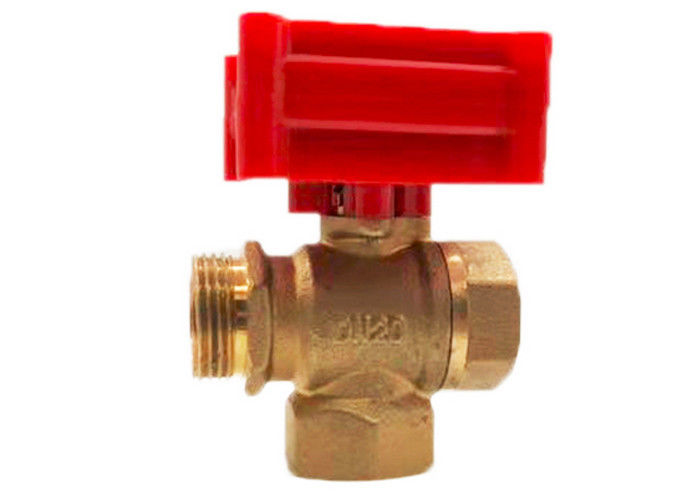

PN10 โซนความร้อน vlaves, บอลวาล์วสแตนเลส SS304 พร้อมมอเตอร์ตัวกระตุ้น DC
รายละเอียดสินค้า
วาล์วโซนของเราประกอบด้วยบอลวาล์วสแตนเลสหรือทองเหลืองและมอเตอร์ตัวกระตุ้นไฟฟ้าโดย DC หรือ ACให้การควบคุมเปิด - ปิดเปิดตามปกติหรือปิดตามปกติในระบบไฮโดรนิกแบบปิดบอลวาล์วที่ใช้มอเตอร์ขนาดเล็กสามารถใช้ในการทำความร้อนและการระบายความร้อนแบบควบแน่นได้หลากหลายโดยออกแบบมาเพื่อใช้กับกระดานข้างก้นขดลวดพัดลมหม้อน้ำคอนเวอร์เตอร์ตัวจัดการอากาศปั๊มความร้อนและการแผ่รังสี
คุณสมบัติ
1. ตัวลดเกียร์โลหะทั้งหมด
2. แรงบิดเอาต์พุตมีขนาดใหญ่โดยเฉพาะอย่างยิ่งสำหรับระบบท่อที่มีขนาดใหญ่
3. ขนาดเล็กโครงสร้างกะทัดรัดรูปลักษณ์ที่กะทัดรัดและวิธีการประกอบต่างๆ
4. การออกแบบตัวป้องกันขนาดเทคโนโลยีที่จดสิทธิบัตรสามารถชะลอเวลาในการปรับขนาดได้
5. ประสิทธิภาพการปิดผนึกที่ดีปิดผนึกเกรด IP65
แอปพลิเคชัน
ข้อดี
| ไม่ | ของเราเอง | สินค้าปกติ |
| ซีลเพลาวาล์ว | แมวน้ำสี่เท่า | แมวน้ำคู่ |
| ซีลอ่อนนุช | การเคลือบกาวแบบไม่ใช้ออกซิเจนแบบซุปเปอร์อัตโนมัติการขันแรงบิดที่สม่ำเสมอ | กาวแบบไม่ใช้ออกซิเจนด้วยตนเองการขันแรงบิดที่ไม่สม่ำเสมอและไม่สม่ำเสมอ |
| ซีลระหว่างตัววาล์วและตัวเรือน | ร่องซีล | ไม่มี |
| แรงบิด | เรียบเนียนและเบา | หนักไม่สม่ำเสมอ |
| การระบายน้ำ | ใช่ | ไม่มี |
ข้อมูลทางเทคนิค
| รุ่น | 20P-1.0B |
| แอมป์ทำงาน (mA) | สูงสุด 80 |
| การป้องกัน | IP65 |
| กำลัง (W) | <2 |
| ใช้งานความดัน (Mpa) | PN10 |
| แรงบิด (NM) | 2 |
| ช่วง Dia | DN8-32 (ตรง);DN15-20 (ทีสามทาง) |
| เปิด / ปิด (S) | ตรง: <7s;สามทาง: <13s |
| ทำงานโวลต์(V) | DC3-6V, DC12V |
| อุณหภูมิสื่อ (℃) | 0-90 |
| ควบคุม | CR01, CR02, CR05 |

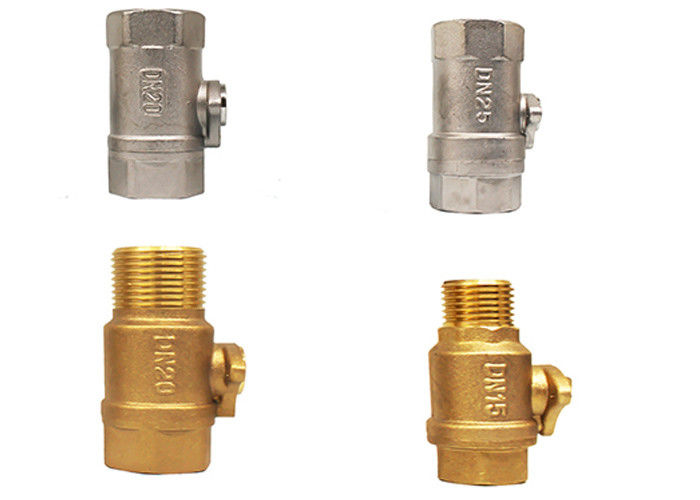

| วัสดุตัววาล์ว | พอร์ตเชื่อมต่อ | เส้นผ่านศูนย์กลาง | ง | ล | ซ | ว |
| (มม.) | (กิโลกรัม) | |||||
| ทองเหลือง | ด้ายหญิงทั้งสองเส้นผ่านศูนย์กลางเต็ม | DN8 | 8 | 46 | 31 | 0.232 |
| DN10 | 8 | 46 | 31 | 0.231 | ||
| DN15 | 15 | 57 | 38 | 0.308 | ||
| DN20 | 15 | 66 | 38 | 0.389 | ||
| DN25 | 20 | 72 | 47 | 0.478 | ||
| แนวตั้ง 3 ทาง | DN15 | 12 | 63 | 49 | 0.31 | |
| DN20 | 15 | 66 | 53 | 0.367 | ||
| ด้ายหญิง - ชาย | DN15 | 15 | 63 | 38 | 0.307 | |
| DN20 | 15 | 66 | 38 | 0.337 | ||
| DN32 | 20 | 76 | 50 | 0.569 | ||
| ทั้งชายด้าย | DN15 | 15 | 68 | 38 | 0.299 | |
ตัวเลือกการเดินสายไฟ
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW เพื่อปิด, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วยังคงอยู่ด้านข้างผ่านตำแหน่ง (ปิดสนิท)
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW ไปยัง CLOSED, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วจะยังคงอยู่ในตำแหน่งด้านข้าง
หมายเหตุ: AC24V / AC220V สามารถใช้กับวาล์วไฟฟ้าซีรีส์ 50K เท่านั้น
1. การเชื่อมต่อ SW และ OPEN วาล์วจะเปิดขึ้นโดยได้รับตำแหน่งสายสีเขียวส่งออกสัญญาณ OLS คอนโทรลเลอร์จะทดสอบสัญญาณ OLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่เปิดเต็มที่
2. การเชื่อมต่อ SW และ CLOSE วาล์วจะปิดรับตำแหน่งสายสีแดงส่งออกสัญญาณ CLS ตัวควบคุมทดสอบสัญญาณ CLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่ปิดสนิท
หมายเหตุ: โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายสัญญาณ "สีแดง" "สีดำ" และ "สีเขียว" แล้วในตอนแรกจากนั้นต่อสายไฟ "สีเหลือง" และ "สีน้ำเงิน"
