สถานที่กำเนิด: | ประเทศจีน |
---|---|
ชื่อแบรนด์: | Runpaq |
ได้รับการรับรอง: | CE |
หมายเลขรุ่น: | 20P1D-T2-15 |
จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
ราคา: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
รายละเอียดการบรรจุ: | กล่อง + maste กล่อง + พาเลท |
เวลาการส่งมอบ: | 15-21 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, Wester N Union |
สามารถในการผลิต: | 200,000 ชุด / เดือน |
Dia (มม.): | สองทาง: DN8-DN32 สามทาง: DN8-20 | แรงกดดันในการทำงาน: | 150 psi / 10bar / PN10 / 1.0 Mpa |
---|---|---|---|
ทำงานปัจจุบัน: | <80 mA | แรงดันไฟฟ้า: | DC5V / DC12V |
อำนาจ: | น้อยกว่า 2W | การเปลี่ยนทิศทาง: | 2NM |
ชื่อผลิตภัณฑ์: | วาล์วทำความร้อนแบบตรง | การใช้: | Hydronic Heating, cooling, HVAC, หม้อไอน้ำ, ระบบ geotheramal พร้อมปั๊มความร้อนจากแหล่งน้ำ |
แสงสูง: | วาล์วทำความร้อนโซน IP65,วาล์วทำความร้อนโซน DC12V,วาล์วโซน 3 ทาง IP65 |

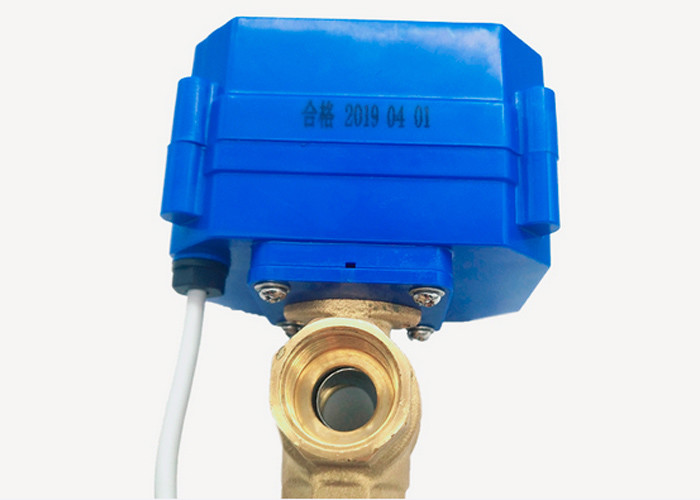

วาล์วทำความร้อนโซนอัจฉริยะวาล์วทำความร้อน 3 ทางสำหรับระบบทำความร้อนใต้พื้น
รายละเอียดสินค้า
วาล์วควบคุมโซนความร้อนประกอบด้วยบอลวาล์วมอเตอร์ขนาดเล็กและมอเตอร์ตัวกระตุ้นไฟฟ้าประกอบด้วยสวิตช์ จำกัด เสริมเพื่อตรวจสอบว่าวาล์วเปิดหรือปิดสนิทหรือไม่ระบบเหล่านี้ใช้สัญญาณเหล่านี้เพื่อควบคุมปั๊ม (เครื่องหมุนเวียน) และหม้อไอน้ำเพื่อเริ่มสูบน้ำร้อนจากนั้นน้ำจะไหลผ่านระบบทำให้โซนร้อนขึ้นจนกระทั่งถึงการตั้งค่าอุณหภูมิของเทอร์โมสตัทตามลำดับ
คุณสมบัติ
1. อายุการใช้งานยาวนานมาก
2. Manual Override วาล์วสามารถทำงานได้เมื่อไฟฟ้าดับ;
3. ตัวบ่งชี้ขนาดและตำแหน่งขนาดเล็ก
4. ประสิทธิภาพการปิดผนึกที่ดีตู้ IP65
แอปพลิเคชัน
ข้อดี
ไม่ | ของเราเอง | สินค้าปกติ |
ซีลเพลาวาล์ว | แมวน้ำสี่เท่า | แมวน้ำคู่ |
ซีลอ่อนนุช | การเคลือบกาวแบบไม่ใช้ออกซิเจนแบบซุปเปอร์อัตโนมัติการขันแรงบิดที่สม่ำเสมอ | กาวแบบไม่ใช้ออกซิเจนด้วยตนเองการขันแรงบิดที่ไม่สม่ำเสมอและไม่สม่ำเสมอ |
ซีลระหว่างตัววาล์วและตัวเรือน | ร่องซีล | ไม่มี |
แรงบิด | เรียบเนียนและเบา | หนักไม่สม่ำเสมอ |
การระบายน้ำ | ใช่ | ไม่มี |
ข้อมูลทางเทคนิค
รุ่น | 20P-1.0D |
แอมป์ทำงาน (mA) | สูงสุด 80 |
การป้องกัน | IP65 |
กำลัง (W) | <2 |
ใช้งานความดัน (Mpa) | PN10 |
แรงบิด (NM) | 2 |
ช่วง Dia | DN8-32 (ตรง);DN15-20 (ทีสามทาง) |
เปิด / ปิด (S) | ตรง: <7s;สามทาง: <13s |
ทำงานโวลต์(V) | DC3-6V, DC12V |
อุณหภูมิสื่อ (℃) | 0-90 |
ควบคุม | CR01, CR02, CR05 |
วัสดุตัววาล์ว | พอร์ตเชื่อมต่อ | เส้นผ่านศูนย์กลาง | ง | ล | ซ | ว |
(มม.) | (กิโลกรัม) | |||||
ทองเหลือง | ด้ายหญิงทั้งสองเส้นผ่านศูนย์กลางเต็ม | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
แนวตั้ง 3 ทาง | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
ด้ายหญิง - ชาย | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
ทั้งชายด้าย | DN15 | 15 | 68 | 38 | 0.299 |
ตัวเลือกการเดินสายไฟ
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW เพื่อปิด, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วยังคงอยู่ด้านข้างผ่านตำแหน่ง (ปิดสนิท)
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW ไปยัง CLOSED, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วจะยังคงอยู่ในตำแหน่งด้านข้าง
หมายเหตุ: AC24V / AC220V สามารถใช้กับวาล์วไฟฟ้าซีรีส์ 50K เท่านั้น
1. การเชื่อมต่อ SW วาล์วจะเปิดขึ้นรับตำแหน่งปิดเครื่องโดยอัตโนมัติวาล์วยังคงเปิดอยู่อย่างเต็มที่
2. ปลด SW วาล์วปิดรับตำแหน่งปิดอัตโนมัติวาล์วยังคงอยู่ด้านข้างผ่านตำแหน่ง (ปิดสนิท)
หมายเหตุ: เมื่อกระแสไฟเป็นแรงดันไฟฟ้ากระแสตรงและสายสีแดงคือ“ +” สายสีน้ำเงินจะเป็น“ -”
1. SW เชื่อมต่อวาล์วเปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วยังคงเปิด / ปิดอย่างเต็มที่
2. SW ตัดการเชื่อมต่อวาล์วปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วยังคงเปิด / ปิดอย่างเต็มที่
1. การเชื่อมต่อ SW และ OPEN วาล์วจะเปิดขึ้นโดยได้รับตำแหน่งสายสีเขียวส่งออกสัญญาณ OLS คอนโทรลเลอร์จะทดสอบสัญญาณ OLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่เปิดเต็มที่
2. การเชื่อมต่อ SW และ CLOSE วาล์วจะปิดรับตำแหน่งสายสีแดงส่งออกสัญญาณ CLS คอนโทรลเลอร์ทดสอบสัญญาณ CLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่ปิดสนิท
หมายเหตุ: โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายสัญญาณ "สีแดง" "สีดำ" และ "สีเขียว" แล้วในตอนแรกจากนั้นต่อสายไฟ "สีเหลือง" และ "สีน้ำเงิน"
