สถานที่กำเนิด: | ประเทศจีน |
---|---|
ชื่อแบรนด์: | Runpaq |
ได้รับการรับรอง: | CE, EXD |
หมายเลขรุ่น: | YR-E80 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
ราคา: | USD280 (1-5 sets) / USD240 (>5 sets) |
รายละเอียดการบรรจุ: | กล่อง / กรณีไม้ |
เวลาการส่งมอบ: | 10-15 วัน |
เงื่อนไขการชำระเงิน: | T / T, L / C, D / A, D / P, Wester N Union |
สามารถในการผลิต: | 2000 เซ็ตต่อเดือน |
อำนาจ: | 24VDC, 100-240VAC, 12-36VDC | ชื่อผลิตภัณฑ์: | เครื่องวัดการไหลของน้ำเซ็นเซอร์วัดการไหลของแม่เหล็กไฟฟ้า |
---|---|---|---|
สื่อเหลว: | ของเหลวที่เป็นสื่อกระแสไฟฟ้าน้ำ | เอาท์พุต: | 4-20 mA, พัลส์, ความถี่ |
การสื่อสาร: | Modbus RS485, แบ็กเน็ต, Mbus, GPRS | อุณหภูมิปานกลาง: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120℃, -40 ~ 180 ℃ |
กลาง: | น้ำ, น้ำทะเล, ของเหลวที่เป็นสื่อกระแสไฟฟ้า, ของเหลว, การนำไฟฟ้า> 0.5μs / cm2 | การใช้: | ระบบทำความร้อน, HVAC, น้ำเสีย, น้ำเสีย, STP, ETP |
แสงสูง: | เครื่องวัดการไหลของน้ำแม่เหล็กไฟฟ้า 36VDC,เครื่องวัดการไหลของน้ำแม่เหล็กไฟฟ้า DN80,เครื่องวัดน้ำอัลตราโซนิก DN80 |

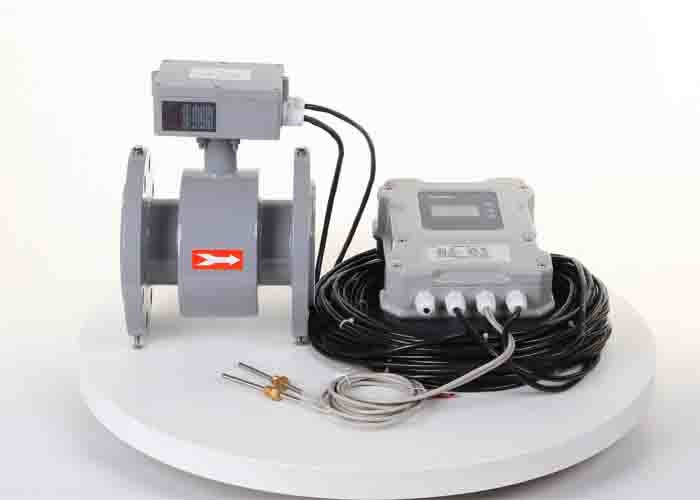

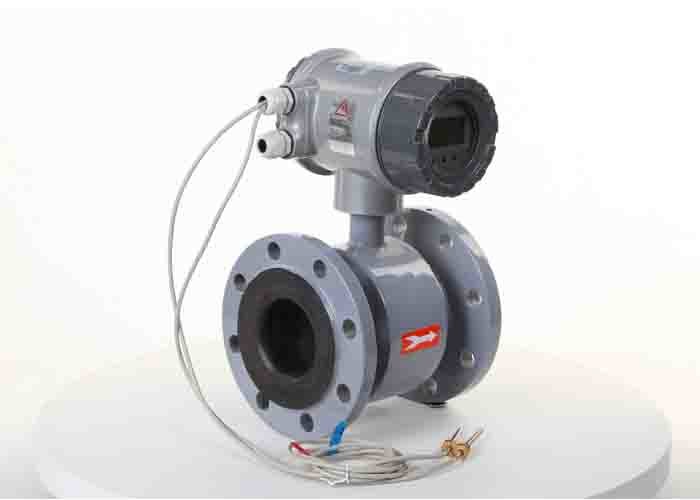

ตัวนับความร้อนแม่เหล็กเครื่องวัดการไหลของน้ำแม่เหล็กไฟฟ้าอุณหภูมิ: 95 ° C DN80
คำอธิบาย
เครื่องวัดการไหลแบบแม่เหล็กไม่กีดขวางการไหลดังนั้นจึงสามารถใช้กับของเหลวที่สะอาดถูกสุขอนามัยสกปรกกัดกร่อนและมีฤทธิ์กัดกร่อนเครื่องวัดการไหลแบบแม่เหล็กสามารถนำไปใช้กับการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าได้ดังนั้นจึงไม่สามารถวัดไฮโดรคาร์บอนและก๊าซด้วยเทคโนโลยีนี้ได้เนื่องจากลักษณะที่ไม่เป็นสื่อกระแสไฟฟ้าและสถานะของก๊าซตามลำดับ
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าไม่ต้องการการวิ่งตรงที่ต้นน้ำและปลายน้ำมากนักจึงสามารถติดตั้งได้ในระยะทางสั้น ๆโดยทั่วไปแล้วเครื่องวัดการไหลของแม่เหล็กจะต้องใช้ระยะทางตรงต้นน้ำ 3-5 เส้นผ่านศูนย์กลางและ 0-3 เส้นผ่านศูนย์กลางของการไหลตรงที่วัดจากระนาบของอิเล็กโทรดมิเตอร์แม่เหล็ก
คุณสมบัติ
ข้อมูลทางเทคนิค
ชื่อผลิตภัณฑ์ | มิเตอร์แม่เหล็กไฟฟ้า | ||
ประเภทสินค้า | Local | จอแสดงผลขนาดกะทัดรัด | จอแสดงผลระยะไกล | ตัวแปลงสัญญาณ |
รุ่น | IYF-E | IYF-F | กรมสรรพากร |
เส้นผ่านศูนย์กลางท่อ (มม.) | DN10-DN2000 | ||
แหล่งจ่ายไฟ | 100-240 VAC / 18-36 VDC | ||
ความถูกต้อง | + 0.5% | + 0.5% | + 0.5% |
การใช้พลังงาน | <6w | <6w | <6w |
คะแนนสิ่งที่ส่งมา | IP65 | IP68 | IP65 |
อุณหภูมิของเหลว | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
อุณหภูมิโดยรอบ | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
ความชื้นสัมพัทธ์ | 10-90% | 10-90% | 10-90% |
อัตราส่วนมิเตอร์ | 1: 100 | 1: 100 | 1: 100 |
ทิศทางการไหล | การไหลแบบสองทิศทาง | การไหลแบบสองทิศทาง | การไหลแบบสองทิศทาง |
การสื่อสาร | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
สัญญาณเอาท์พุต | 4-20mA / พัลส์ / ความถี่ | 4-20mA / พัลส์ / ความถี่ | 4-20mA / พัลส์ / ความถี่ |
ความถูกต้อง
ท่อ Dia (มม.) | ความเร็ว (m / s) | ความถูกต้อง |
3-20 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% การอ่านข้อมูล | |
1-15 | + 0.25% การอ่านข้อมูล | |
25-600 | 0.1-0.3 | + 0.25% FS |
0.3-1 | + 0.5% การอ่านข้อมูล | |
1-15 | + 0.3% การอ่านข้อมูล | |
700-3000 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% การอ่านข้อมูล | |
1-15 | + 0.25% การอ่านข้อมูล |
การเลือกรุ่น
ข้อสังเกตเกี่ยวกับการเลือกประเภทโลคัลและประเภทระยะไกล:
ประเภทระยะไกลหมายถึงจอแสดงผลเครื่องส่งและตัวแปลงจะติดตั้งในตำแหน่งที่ต่างกันขอแนะนำให้เลือก
ประเภทระยะไกลในเงื่อนไขต่อไปนี้:
ไม่ | รุ่น | ||||||||
YF | มิเตอร์แม่เหล็กไฟฟ้า | ||||||||
TF | กังหัน | ||||||||
VF | Votex | ||||||||
LX | ล้อใบพัด | ||||||||
ที | อัลตราโซนิก | ||||||||
โหมดการแสดงผล E / F | E: จอแสดงผลขนาดกะทัดรัด / เฉพาะที่, F: จอแสดงผลระยะไกล | ||||||||
ท่อ Dia | ประเภท (มม.) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1,000 |
||||||||
รหัส | ความถูกต้อง | ||||||||
1 | + 0.5% FS | ||||||||
2 | + 1.0% FS | ||||||||
3 | + 0.2% FS | ||||||||
รหัส | ประเภท | ||||||||
น | ตัวแปลง: 12/24 VDC เอาต์พุตพัลส์ | ||||||||
ก | เครื่องส่ง: 24VDC, 4-20mA outpt | ||||||||
ข | แบตเตอรี่อัจฉริยะ Lion ไม่มีจอแสดงผลในพื้นที่ | ||||||||
ช | สมาร์ทจอแสดงผลในพื้นที่เอาต์พุต 4-20mA | ||||||||
C1 | สมาร์ทจอแสดงผลในพื้นที่ RS485 | ||||||||
C2 | สมาร์ทจอแสดงผลในพื้นที่ HART | ||||||||
รหัส | ประเภท | ||||||||
ส | ที่อยู่อาศัยเหล็กกล้าคาร์บอน | ||||||||
ล | ตัวเรือนสแตนเลส | ||||||||
ช | ที่อยู่อาศัยแรงดันสูง | ||||||||
HL | อิเล็กโทรด 316L | ||||||||
HTi | อิเล็กโทรดไทเทเนียม | ||||||||
HTa | อิเล็กโทรดแทนทลัม | ||||||||
HC | อิเล็กโทรด Hastelloy-C | ||||||||
L1 | สื่อของเหลว | ||||||||
L2 | สื่อก๊าซ | ||||||||
ป | การชดเชยความดัน | ||||||||
ที | การชดเชยอุณหภูมิ | ||||||||
PT | ความดันและอุณหภูมิค่าตอบแทน | ||||||||
ฉ | ซับ PTFE | ||||||||
X | ซับยาง | ||||||||
ตัวอย่าง: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, จอแสดงผลเฉพาะที่, Dia: 100 มม., + 0.5% FS, ตัวเรือนเหล็กกล้าคาร์บอน, สมาร์ท, 4-20mA outpt, RS485, อิเล็กโทรด 316L, เครื่องวัดสื่อของเหลว, ซับ PTFE |
ของเหลววัดแสงที่ใช้งานได้:
สื่อกลางการวัดแสงที่ใช้ไม่ได้
เส้นผ่านศูนย์กลางท่อปริมาณการไหลและขนาดของผลิตภัณฑ์
Dia | ปริมาณการไหล (m3 / h) | ขนาดผลิตภัณฑ์ (มม.) | |||||
(มม.) | ปกติ | นาที | สูงสุด | ล | ง | ซ | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | พ.ศ. 2139 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1,500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | พ.ศ. 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
การใช้งานในอุตสาหกรรม
สารเคมี | อาหารและเครื่องดื่ม | โรงงานกระดาษ |
โลหะวิทยา | การคุ้มครองสิ่งแวดล้อม | ไฮดรอลิก |
การขุด | สเตนเลส | ปิโตรเลียม |
ร้านขายยา | เครื่องปรับอากาศ | โรงบำบัดน้ำเสีย |
การกรองน้ำทะเล | ร้านขายยา | การบำบัดน้ำ |
ความได้เปรียบทางการแข่งขัน
การสาธิตรายละเอียด
การผลิต PCB ในโรงงานสายการสอบเทียบหม้อแปลงเหล็กซิลิคอน
วิธีใช้เครื่องวัดการไหลของแม่เหล็ก
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าจะวัดความเร็วของของเหลวที่เป็นสื่อกระแสไฟฟ้าในท่อเช่นน้ำกรดกัดกร่อนและสารละลายเครื่องวัดการไหลของแม่เหล็กสามารถวัดได้อย่างถูกต้องเมื่อค่าการนำไฟฟ้าของของเหลวมากกว่าประมาณ5μS / cm.โปรดใช้ความระมัดระวังเนื่องจากการใช้เครื่องวัดการไหลของแม่เหล็กในของเหลวที่มีค่าการนำไฟฟ้าต่ำเช่นน้ำปราศจากไอออนน้ำป้อนหม้อไอน้ำหรือไฮโดรคาร์บอนอาจทำให้มิเตอร์ปิดและวัดการไหลเป็นศูนย์ได้
