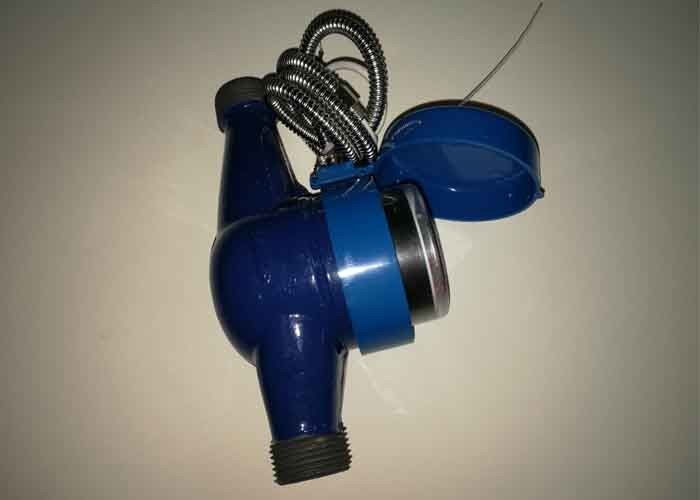

AMR Smart Home Water Meter, DN15 PN16 เครื่องวัดน้ำแบบเติมเงินทองเหลือง

AMR มิเตอร์น้ำอัจฉริยะที่อยู่อาศัย DN15 PN16 มิเตอร์น้ำดิจิตอล Mbus

บทนำทั่วไป

การรวมมาตรวัดน้ำด้วยระบบการอ่านระยะไกลที่ทันสมัยคือความสามารถของมิเตอร์ในการสื่อสารเทคโนโลยี AMR นำเสนอโซลูชันที่มีโครงสร้างแบบแยกส่วนสำหรับระบบวัดแสงอัจฉริยะผ่านทางอินเทอร์เฟซที่เหมาะสมซึ่งปรับให้เข้ากับความต้องการของลูกค้าแต่ละรายกลุ่มผลิตภัณฑ์ของเรามีทั้งระบบบัสแบบใช้สายและโซลูชันวิทยุไร้สายตลอดจนซอฟต์แวร์ที่เกี่ยวข้องสำหรับการเปิดใช้งานและสำหรับการอ่านค่าระบบ

ตรรกะในการทำงาน

1. อุปกรณ์สื่อสารพื้นฐาน: ตัวรวบรวม M-BUS และมิเตอร์วัดส่งข้อมูลด้วยสาย M-BUS 4 ช่องสัญญาณและสามารถเชื่อมต่อมิเตอร์ตามโครงสร้างโทโพโลยีใดก็ได้สร้างในแบตเตอรี่สำรองสามารถใช้งานได้ตามปกติ 48 ชั่วโมงและสามารถบันทึกข้อมูลได้เป็นเวลา 10 ปีหากไฟถูกตัด

2. การสื่อสารแบบรีเลย์: การสื่อสารชั้นกลางหมายถึงการสื่อสารระหว่างคอนเซนเตรเตอร์และตัวเก็บรวบรวมการสื่อสารนี้ใช้วิธี RF แบบไร้สายไม่จำเป็นต้องใช้สายสื่อสารระยะการสื่อสารไร้สายระหว่างคอนเซนเตรเตอร์และตัวเก็บรวบรวมอาจอยู่ที่ประมาณ 3 กม. ที่สภาพแวดล้อมแบบเปิด

3. การสื่อสารการถ่ายโอนส่วนบน: สามารถเลือกวิธีการสื่อสารที่ระบุด้านล่างระหว่างคอนเซนเตรเตอร์และศูนย์การจัดการ

(ก) โหมดการสื่อสาร GPRS

(b) โหมดการสื่อสารทางสายโทรศัพท์

(c) โหมดการสื่อสาร RS232

(ง) โหมดการสื่อสารอีเธอร์เน็ต

การใช้งาน:

การจ่ายน้ำในโรงงานอุตสาหกรรมและเชิงพาณิชย์การวัดการไหลของน้ำเชิงปริมาตรและการอ่านมิเตอร์อัตโนมัติสำหรับสาธารณูปโภคการชลประทาน

ฟังก์ชั่น

1. การออกแบบที่ปิดสนิทกันน้ำ

2. จดจำตำแหน่งรหัสล้อโดยอัตโนมัติและไม่จำเป็นต้องเริ่มต้น

3. หลีกเลี่ยงการโจมตีด้วยแม่เหล็กภายนอกที่แข็งแกร่งประสิทธิภาพสูงในการป้องกันการรบกวน

4. แก้ปัญหาการพลิกกลับและการตอกได้อย่างมีประสิทธิภาพ

5. การใช้พอร์ตสื่อสาร M-BUS ซึ่งมีการสื่อสารทางไกล

6. ไม่จำเป็นต้องใช้แหล่งจ่ายไฟสำหรับการทำงานประจำวัน

7. ด้วยฟังก์ชั่นการควบคุมวาล์วระยะไกลที่สามารถหยุดจ่ายน้ำได้จากระยะไกล

คุณสมบัติ

• ไดรฟ์แม่เหล็กแบบหมุนแห้ง
• ชนิดต้านแม่เหล็กป้องกันการงัดแงะแม่เหล็กภายนอก
• การลงทะเบียนที่ปิดผนึกด้วยสุญญากาศทนต่อน้ำค้างแข็งช่วยให้อ่านได้ชัดเจนเป็นเวลานาน
• ใช้ได้กับน้ำเย็น 0 ~ 45 ° C
• สามารถหมุนลงทะเบียนได้ทุกทิศทางเพื่อความสะดวกในการอ่าน
• ความแม่นยำสูงเมตรเป็นไปตามมาตรฐาน ISO-4064
• ตัวเครื่องทองเหลืองสามารถทาสีหรือเคลือบด้วยผง
• การดำเนินการ RF, GSM / GPRS, แบบเติมเงิน

ประสิทธิภาพ:

• อัตราการไหลที่กำหนดของ Qn 1.5 m³ / h ถึง15m³ / h, Q3 2.5m³ / h ถึง25m³ / h
• ค่า R คือ R80 / 100/125/160 ตามที่ร้องขอ
• เหมาะสำหรับการใช้งานทั้งน้ำเย็นและน้ำอุ่น
• มีเม็ดมีดมิเตอร์แบบถอดเปลี่ยนได้
• อ่านค่าได้ดีแม้ในสภาวะการใช้งานที่รุนแรง
• สามารถติดตั้งเพิ่มเติมได้ด้วยพัลส์คอนแทค

มาตรวัดน้ำใช้งานสภาพ:

• อุณหภูมิของน้ำ: 0.1 ℃ ～ 40 ℃สำหรับน้ำเย็น
  30 ℃ ～ 90 ℃สำหรับมาตรวัดน้ำร้อน
• แรงดันน้ำ: ≤1.0 Mpa

บันทึก:

• ความแม่นยำในการวัดเป็นไปตามมาตรฐาน ISO 4064 คลาส B ..
• มีความยาวแตกต่างกันตามคำขอมีให้ในมาตรวัดน้ำร้อนตามคำขอ

ข้อผิดพลาดสูงสุดที่อนุญาต:

(1) ระหว่าง qt (รวม) และ qs คือ± 2%;
(2) ระหว่าง qmin และ qt (ไม่รวม) คือ± 5%

เอกสารข้อมูลผลิตภัณฑ์

การติดตั้ง

• การติดตั้งมาตรวัดน้ำเป็นไปตามข้อกำหนดการติดตั้ง ISO4064-2: 2005
• ความสามารถของมาตรวัดน้ำต้องสอดคล้องกับความสามารถของท่อและอัตราการไหลที่ใช้น้อยกว่าหรือใกล้เคียงกับอัตราการไหลถาวรสถานที่ติดตั้งควรหลีกเลี่ยงการสัมผัสน้ำท่วมการแช่แข็งและมลภาวะและสะดวกในการติดตั้งลบและอ่านข้อมูล
• ต้องติดตั้งมาตรวัดน้ำในแนวนอน (พื้นผิวหน้าจอขึ้นด้านบน)
• ทรายและหินและของกระจุกกระจิกอื่น ๆ ในท่อจะต้องถูกล้าง
• ลูกศรบนมาตรวัดน้ำควรเหมือนกับการไหลของน้ำในท่อ
• หากมีการติดตั้งมาตรวัดน้ำที่ทางเข้าของหม้อไอน้ำควรติดตั้งวาล์วคว่ำที่เต้าเสียบน้ำเพื่อป้องกันการไหลกลับของน้ำร้อนและไอน้ำจะทำให้มาตรวัดน้ำเสียหาย

ความได้เปรียบทางการแข่งขัน:

• การปฏิบัติตามมาตรฐานสากล: ISO4064 / GBT778 / Q / 320700JR05-2003
• การควบคุมกระบวนการที่เข้มงวด
• อุปกรณ์สอบเทียบขั้นสูง
• ทีมวิศวกร
