สถานที่กำเนิด: | ประเทศจีน |
---|---|
ชื่อแบรนด์: | Runpaq |
ได้รับการรับรอง: | CE |
หมายเลขรุ่น: | 60P-T2-15 |
จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
ราคา: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
รายละเอียดการบรรจุ: | กล่อง + maste กล่อง + พาเลท |
เวลาการส่งมอบ: | 15-21 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, Wester N Union |
สามารถในการผลิต: | 200,000 ชุด / เดือน |
เส้นผ่าศูนย์กลาง: | เส้นผ่านศูนย์กลางเต็มหรือลดพอร์ต: DN8-32 | แรงกดดันในการทำงาน: | 10bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
ทำงานปัจจุบัน: | <80 mA | แรงดันไฟฟ้า: | DC5V / DC12-24V / AC85-230V / AC220V |
การเปลี่ยนทิศทาง: | 6 นาโนเมตร | เปิด / ปิดเวลา: | <5 วินาที |
ชื่อผลิตภัณฑ์: | วาล์วเครื่องยนต์ทำความร้อนใต้พื้นวาล์วโซนทำความร้อนใต้พื้น | ใบสมัคร: | HVAC, Hydronic การทำความร้อนและความเย็นหม้อไอน้ำระบบ geotheramal พร้อมปั๊มความร้อนจากแหล่งน้ำ |
แสงสูง: | วาล์วมอเตอร์ 2 พอร์ต,วาล์วมอเตอร์ pN10 2 พอร์ต,บอลวาล์วมอเตอร์ |

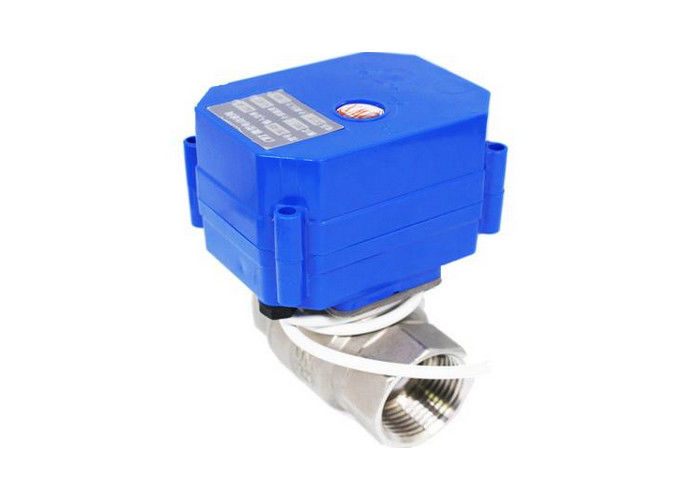

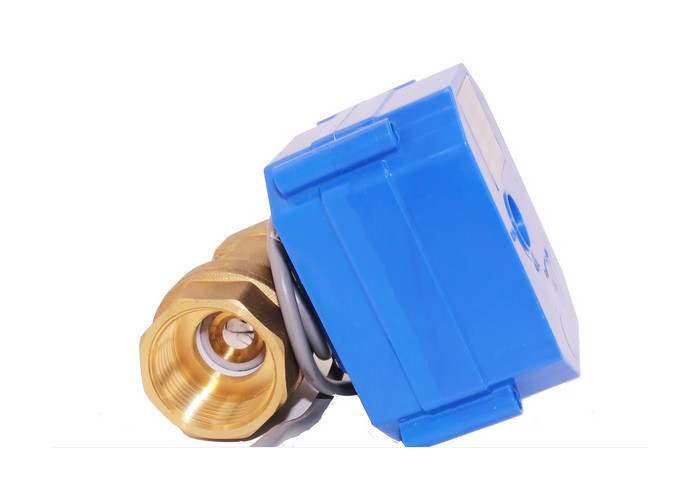

วาล์วทำความร้อนโซนพอร์ต 2 ตัวสำหรับวาล์วโซนหม้อไอน้ำวัสดุตัวถัง: ทองเหลือง PN10
รายละเอียดสินค้า
บอลวาล์วแบบมอเตอร์ขนาดเล็กนี้มีไว้สำหรับใช้ในวงจรปิดเท่านั้นวาล์วควบคุมโซนของเราเป็นวาล์วโซนมอเตอร์ 2 ทางซึ่งมาพร้อมกับมอเตอร์แอคชูเอเตอร์สำหรับใช้ในระบบทำความร้อนและทำความเย็นบอลวาล์วทองเหลืองหรือสเตนเลสมีจำหน่ายใน DN15-32, PN10 พร้อมการเชื่อมต่อแบบเกลียวแอคชูเอเตอร์ถูกควบคุมโดยสัญญาณ 2 จุดและแนะนำสำหรับฟังก์ชันเปิด / ปิดซึ่งมีให้สำหรับแหล่งจ่ายไฟ 230V AC, 50 / 60Hz หรือ DC
คุณสมบัติ
แอปพลิเคชัน
ข้อดี
ไม่ | ของเราเอง | สินค้าปกติ |
ซีลเพลาวาล์ว | แมวน้ำสี่เท่า | แมวน้ำคู่ |
ซีลอ่อนนุช | การเคลือบกาวแบบไม่ใช้ออกซิเจนแบบซุปเปอร์อัตโนมัติการขันแรงบิดที่สม่ำเสมอ | กาวแบบไม่ใช้ออกซิเจนด้วยตนเองการขันแรงบิดที่ไม่สม่ำเสมอและไม่สม่ำเสมอ |
ซีลระหว่างตัววาล์วและตัวเรือน | ร่องซีล | ไม่มี |
แรงบิด | เรียบเนียนและเบา | หนักไม่สม่ำเสมอ |
การระบายน้ำ | ใช่ | ไม่มี |
ข้อมูลทางเทคนิค
รุ่น | 60 ป |
แอมป์ทำงาน (mA) | Max100mA (CR04 ยกเว้น Max150mA) |
การป้องกัน | IP65 |
กำลัง (W) | <5 |
ใช้งานความดัน (Mpa) | PN10 |
แรงบิด (NM) | 6 |
ช่วง Dia | DN8-32 |
เปิด / ปิด (S) | <8 วินาที |
ทำงานโวลต์(V) | DC3-6V, DC12V, AC / DC9-24V, AC220V, AC85-265V |
อุณหภูมิสื่อ (℃) | 0-90 |
ควบคุม | CR01, CR02, CR02 +, CR03, CR03A, CR03T, CR04 CR05, CR06 |
วัสดุตัววาล์ว | พอร์ตเชื่อมต่อ | เส้นผ่านศูนย์กลาง | ง | ล | ซ | ว |
(มม.) | (กิโลกรัม) | |||||
ทองเหลือง | ด้ายหญิงทั้งสองเส้นผ่านศูนย์กลางเต็ม | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
เส้นผ่านศูนย์กลางลดลงของตัวเมียทั้งคู่ | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
แนวตั้ง 3 ทาง | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | ทั้งชายด้าย | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
ทองเหลือง | แนวนอน 3 ทาง | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
ตัวเลือกการเดินสายไฟ
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW เพื่อปิด, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วยังคงอยู่ด้านข้างผ่านตำแหน่ง (ปิดสนิท)
1. การเชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. การเชื่อมต่อ SW ไปยัง CLOSED, วาล์วปิด, รับตำแหน่ง, ปิดโดยอัตโนมัติ, วาล์วจะยังคงอยู่ในตำแหน่งด้านข้าง
หมายเหตุ: AC24V / AC220V สามารถใช้กับวาล์วไฟฟ้าซีรีส์ 50K เท่านั้น
1. เชื่อมต่อ SW กับ OPEN วาล์วจะเปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วจะยังคงอยู่
ตำแหน่งที่เปิดเต็มที่
2. ปลด SW เพื่อปิดวาล์วจะปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วยังคงปิดสนิท
หมายเหตุ: เนื่องจากการปิดเครื่องและวาล์วจะกลับมาโดยอัตโนมัติและสายไฟ RD / G (B) / Y (B) 3 สายไม่สามารถเปิดเครื่องพร้อมกันเพื่อให้วาล์วปลอดภัย
1. การเชื่อมต่อ SW วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. ปลด SW วาล์วจะปิดรับตำแหน่งปิดอัตโนมัติวาล์วยังคงปิดสนิท
หมายเหตุ: เมื่อกระแสไฟเป็นแรงดันไฟฟ้ากระแสตรงและสายสีแดงคือ“ +” สายสีน้ำเงินจะเป็น“ -”
1. SW1 เปิด, SW2 เปิด, วาล์วปิดเต็ม, รับวาล์วตำแหน่งยังคงปิดสนิท
2. SW1 ปิด SW2 เปิดวาล์วเปิด 30 องศารับวาล์วตำแหน่งยังคงเปิดตำแหน่ง 30 องศา
3. SW2 ปิด SW1 เปิดวาล์วเปิด 60 องศารับวาล์วตำแหน่งยังคงเปิดตำแหน่ง 60 องศา
4. ปิด SW1, ปิด SW2, วาล์วเปิดเต็ม, การรับวาล์วตำแหน่งยังคงอยู่ในตำแหน่งที่เปิดเต็มที่
1. การเชื่อมต่อ SW วาล์วจะเปิดขึ้นรับตำแหน่งปิดโดยอัตโนมัติวาล์วจะยังคงเปิดอยู่อย่างเต็มที่
2. ถอด SW วาล์วปิดรับตำแหน่งปิดโดยอัตโนมัติวาล์วยังคงปิดสนิท
1. SW เชื่อมต่อวาล์วเปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วยังคงเปิด / ปิดอย่างเต็มที่
2. SW ตัดการเชื่อมต่อวาล์วปิดรับตำแหน่งและปิดโดยอัตโนมัติวาล์วยังคงเปิด / ปิดอย่างเต็มที่
1. การเชื่อมต่อ SW และ OPEN วาล์วจะเปิดขึ้นโดยได้รับตำแหน่งสายสีเขียวส่งออกสัญญาณ OLS คอนโทรลเลอร์จะทดสอบสัญญาณ OLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่เปิดเต็มที่
2. การเชื่อมต่อ SW และ CLOSE วาล์วจะปิดรับตำแหน่งสายสีแดงส่งออกสัญญาณ CLS ตัวควบคุมทดสอบสัญญาณ CLS เชื่อมต่อ SW กับ STOP วาล์วจะหยุดและยังคงอยู่ในตำแหน่งที่ปิดสนิท
หมายเหตุ: โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายสัญญาณ "สีแดง" "สีดำ" และ "สีเขียว" แล้วในตอนแรกจากนั้นต่อสายไฟ "สีเหลือง" และ "สีน้ำเงิน"
