อาคารสีเขียวการปล่อยคาร์บอนต่ำ
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Runpaq |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | 25S-T2-15-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| ราคา: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| รายละเอียดการบรรจุ: | กล่อง + กล่องเสา + พาเลท |
| เวลาการส่งมอบ: | 15-21 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/A, D/P, Western Union |
| สามารถในการผลิต: | 200,000 ชุด / เดือน |
| เส้นผ่านศูนย์กลาง: | เส้นผ่านศูนย์กลางเต็มหรือลดพอร์ต: DN8-32 | ความกดดันในการทำงาน: | 10bar / PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| งานปัจจุบัน: | <80 mA | แรงดันไฟฟ้า: | DC5V / DC12-24V / AC85-230V / AC220V |
| แรงบิด: | 2.5 นาโนเมตร | เวลาเปิด/ปิด: | < 5 วินาที |
| ชื่อผลิตภัณฑ์: | วาล์วมอเตอร์ทำความร้อนใต้พื้น วาล์วโซนทำความร้อนใต้พื้น | แอปพลิเคชัน: | HVAC, Hydronic Heating and Cooling, บอยเลอร์, ระบบความร้อนใต้พิภพพร้อมปั๊มความร้อนจากแหล่งน้ำ |
| เน้น: | วาล์วทำความร้อนโซนทองเหลือง,วาล์วทำความร้อนโซน 10 บาร์,วาล์วโซนหม้อไอน้ำ DC5V |
||

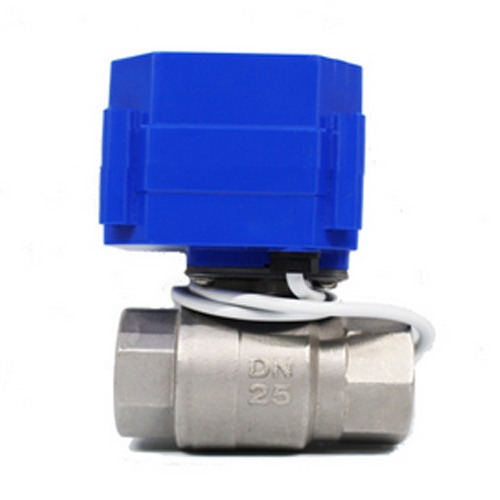

วาล์วทำความร้อนโซนหม้อไอน้ำ, วาล์วโซนทองเหลืองสำหรับการทำความร้อนที่กระดานข้างก้น, การควบคุม 2 จุด
รายละเอียดสินค้า
บอลวาล์วแบบใช้มอเตอร์มีจุดประสงค์เพื่อใช้ในวงจรปิดเท่านั้นวาล์วควบคุมโซนของเราเป็นกลุ่มของโซนวาล์วแบบใช้มอเตอร์แบบ 2 ทาง ซึ่งมีตัวกระตุ้นมอเตอร์สำหรับใช้ในระบบทำความร้อนและความเย็นบอลวาล์วทองเหลืองหรือสแตนเลสมีอยู่ใน DN15-32, PN10 พร้อมการต่อเกลียวแอคทูเอเตอร์ถูกควบคุมโดยสัญญาณ 2 จุด และแนะนำสำหรับฟังก์ชั่นเปิด/ปิด สำหรับแหล่งจ่ายไฟ 230V AC, 50/60Hz หรือ DC
คุณสมบัติ
1. อายุการใช้งานยาวนานมาก
2. Manual Override วาล์วสามารถทำงานได้เมื่อไฟฟ้าขัดข้อง
3. ตัวบ่งชี้ขนาดและตำแหน่งขนาดเล็ก
4. ประสิทธิภาพการปิดผนึกที่ดี กล่องหุ้ม IP65
แอปพลิเคชัน
ข้อดี
| เลขที่ | ของเราเอง | สินค้าปกติ |
| ซีลเพลาวาล์ว | แมวน้ำสี่เท่า | ซีลคู่ |
| น๊อตซีล | เคลือบกาวซุปเปอร์แอนแอโรบิกอัตโนมัติ แรงบิดกระชับสม่ำเสมอ | กาวแอนแอโรบิกแบบแมนนวล แรงบิดกระชับไม่สม่ำเสมอ |
| ซีลระหว่างตัววาล์วและตัวเรือน | ร่องซีล | ไม่มี |
| แรงบิด | เรียบและเบา | หนักไม่สม่ำเสมอ |
| การระบายน้ำ | ใช่ | ไม่มี |
ข้อมูลทางเทคนิค
| แบบอย่าง | 25S |
| กระแสงาน (mA) | <80 |
| การป้องกัน | IP65 |
| พาวเวอร์ (W) | <2 |
| แรงดันใช้งาน (Mpa) | PN10 |
| แรงบิด (NM) | 2.5 |
| ช่วงเส้นผ่านศูนย์กลาง (มม.) | DN8-DN32 สองทาง DN8-DN20 สามทาง |
| เวลาเปิด/ปิด (ส) | <8 |
| แรงดันใช้งาน (V) | DC3-6V;DC12V;AC/DC9-24V;AC220V;AC85-265V |
| อุณหภูมิของเหลว (℃) | 0-90 |
| โหมดควบคุม | CR01;CR02;CR03;CR04;CR05 |
| วัสดุตัววาล์ว | พอร์ตเชื่อมต่อ | เส้นผ่านศูนย์กลาง | ดี | หลี่ | ชม | W |
| (มม.) | (กิโลกรัม) | |||||
| ทองเหลือง | เส้นผ่านศูนย์กลางเต็มทั้งเกลียวตัวเมีย | DN8 | 8 | 46 | 31 | 0.357 |
| DN15 | 15 | 57 | 38 | 0.433 | ||
| DN20 | 20 | 71 | 45 | 0.513 | ||
| DN25 | 23.5 | 72 | 49 | 0.603 | ||
| เกลียวตัวเมียทั้งคู่ลดเส้นผ่านศูนย์กลาง | DN10 | 8 | 46 | 31 | 0.356 | |
| DN20 | 15 | 66 | 38 | 0.448 | ||
| DN25 | 20 | 72 | 47 | 0.608 | ||
| DN32 | 25 | 86 | 60 | 0.82 | ||
| แนวตั้ง 3 ทาง | DN15 | 12 | 63 | 49 | 0.434 | |
| DN20 | 15 | 66 | 53 | 0.492 | ||
| ด้ายหญิง-ชายเต็มพอร์ต | DN15 | 15 | 63 | 38 | 0.432 | |
| ด้ายหญิงชายลดพอร์ต | DN20 | 15 | 66 | 38 | 0.462 | |
| ทั้งด้ายชาย | DN15 | 15 | 68 | 38 | 0.424 | |
| สแตนเลส | เส้นผ่านศูนย์กลางเต็มทั้งเกลียวตัวเมีย | DN8 | 8 | 46 | 31 | 0.364 |
| DN15 | 15 | 55 | 38 | 0.44 | ||
| DN20 | 20 | 71 | 45 | 0.508 | ||
| DN25 | 25 | 72 | 49 | 0.617 | ||
| เกลียวตัวเมียทั้งสองตัวลดเส้นผ่านศูนย์กลาง | DN15 | 8 | 46 | 30.5 | 0.368 | |
| DN20 | 15 | 63 | 39 | 0.513 | ||
| DN25 | 20 | 75 | 47 | 0.608 | ||
ตัวเลือกสายไฟ
1. เชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้น รับตำแหน่ง ปิดอัตโนมัติ วาล์วยังคงเปิดอยู่จนสุด
2. การเชื่อมต่อ SW กับ CLOSE , วาล์วปิด , รับตำแหน่ง , ปิดอัตโนมัติ , วาล์วยังคงตำแหน่งผ่านด้านข้าง (ปิดเต็มที่)
1. เชื่อมต่อ SW กับ OPEN วาล์วจะเปิดขึ้น รับตำแหน่ง ปิดอัตโนมัติ วาล์วยังคงเปิดอยู่จนสุด
2. การเชื่อมต่อ SW กับ CLOSED, วาล์วปิด, รับตำแหน่ง, ปิดอัตโนมัติ, วาล์วยังคงตำแหน่งผ่านด้านข้าง (ปิดเต็มที่)
หมายเหตุ: AC24V/AC220V สามารถใช้ได้กับวาล์วไฟฟ้ารุ่น 50K เท่านั้น
1. เชื่อมต่อ SW วาล์วเปิด รับตำแหน่ง ปิดอัตโนมัติ วาล์วยังคงเปิดเต็มตำแหน่ง
2. ตัดการเชื่อมต่อ SW, วาล์วปิด, รับตำแหน่ง, ปิดอัตโนมัติ, วาล์วยังคงตำแหน่งผ่านด้านข้าง (ปิดเต็มที่)
หมายเหตุ: เมื่อไฟเป็นแรงดัน DC และสายสีแดงคือ “+” สายสีน้ำเงินคือ “—”
1. การเชื่อมต่อ SW, วาล์วเปิด, รับตำแหน่งและปิดเครื่องโดยอัตโนมัติ, วาล์วยังคงเปิด/ปิดอย่างเต็มที่
2. SW ปลด, วาล์วปิด, รับตำแหน่งและปิดโดยอัตโนมัติ, วาล์วยังคงเปิด/ปิดตำแหน่งอย่างเต็มที่
1. เชื่อมต่อ SW และ OPEN วาล์วจะเปิดขึ้น รับตำแหน่งสายสีเขียวส่งสัญญาณ OLS ตัวควบคุมจะทดสอบสัญญาณ OLS เชื่อมต่อ SW กับ STOP วาล์วหยุดและยังคงเปิดอยู่จนสุด
2. เชื่อมต่อ SW และ CLOSE, วาล์วปิด, รับตำแหน่งสายสีแดงส่งสัญญาณ CLS, ตัวควบคุมทดสอบสัญญาณ CLS, เชื่อมต่อ SW กับ STOP, วาล์วหยุดและยังคงปิดสนิท,
หมายเหตุ: โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายสัญญาณ "สีแดง" "สีดำ" และ "สีเขียว" ในตอนแรก จากนั้นต่อสายไฟ " สีเหลือง" และ "สีน้ำเงิน"
